| 詳談漏電保護器的基礎知識 |
發布者： admin 發布時間：2022-04-20 點擊率： 283 |
一概念：漏電保護器又稱漏電開關，是用于線路或電器絕緣受損對地短路時防止人身觸電和電氣火災發生的保護電器。 二漏電保護器的分類 （1）漏電保護器按動作原理可分為電壓動作型和電流動作型，電流動作型漏電保護器又分電磁式和電子式兩種。 （3）漏電保護器根據漏電動作值，可以分成高靈敏度型，中靈敏度型和低靈敏度型三種。 （4）漏電保護器按動作速度，又可分為高速型，延時型和反時限型三種。 （5）漏電保護器按極數和所控制的回路數分為單極兩線保護器，兩極漏電保護器，二極三線漏電保護器，三極漏電保護器，三極四線漏電保護器，四極漏電保護器。 三電流動作型漏電保護器工作原理 由于電壓動作型漏電保護器現在用的比較少，這里不再贅述，這里把電流動作型保護器的原理說一下，原理圖如下

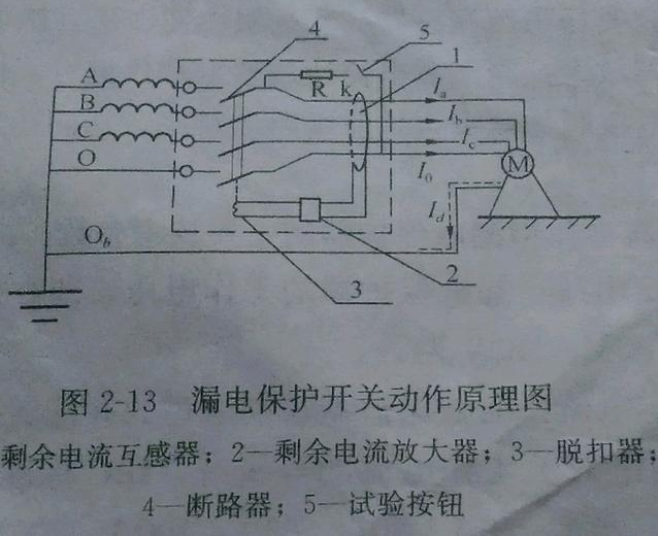

電流動作型漏電保護器原理圖 （|）漏電斷路器主要有剩余電流互感器，信號放大器，脫扣器，斷路器，試驗接鈕5部分組成。其中主要元件是剩余電流互感器，它是由鐵芯制成的圓環，圓環上繞有次級線圈，穿過圓環的主電路導線充當初級線圈，它是漏電電流的檢測原件。 （2）根據基爾霍夫定律：任何時刻流入某一節點的電流恒等于流出此節點的電流。如果把上述圖形中的電機看成一個節點的話，進入電機的電流和流出電動機的電流應該相等，也就是流入流出電動機電流的代數和等于零，即：ia十ib十ic十io十id=0，一》ia十ib十ic十io=一id，當沒有漏電情況時，id=0，也就是ia十ib十ic十io=0，實質就是穿過互感器圓環鐵芯的導線總體電流為零，互感器次級線圈中無感應電流，漏電保護器不動作。 當有漏電時，id≠0一》ia十ib十ic十io≠0一》互感器次級感應出電流一》放大器進行放大一》驅動脫扣器動作一》主觸頭切斷被控制電路。 四，漏電保護器主要參數 （1）額定電壓，漏電保護器主觸點正常工作時所能承受的電源電壓。 （2）額定電流，就是漏電保護器能夠長期正常工作的電流值。 （3）漏電電流動作值及動作時間，動作值一般有15mA，30mA，100mA，150mA，300mA，500mA，動作時間是指從漏電電流加到脫口器開始到主電路斷開為一止所用的時間，動作時間快速型一般是0.1s，1延遲型時間優選值是0.2s，0.4s，0.8s，1s，1.5s，2s幾種，另外一種是反時限動作型，漏電電流越大動作時間越短。 （4）漏電保護器極數有1P十N，2P，2P十N，3P，3P十N，4P。 （5）適應頻率，50赫茲交流電。 五漏電保護器的選型 （1）根據供電線路的電壓等級選擇，漏電保護器的額定電壓要大于或等于被控制電路的電壓。 （2）根據負載電流選擇合適的漏電保護器，漏電保護器主觸頭額定電流要稍大于負載電流。 （3）根據供電方式選擇合適的極數如果是單相電選擇1P十N或者2P的，如果是三相三線就選3P的，如果是三相四線選3P十N或者選4P的。 （4）根據保護對象不同選擇合適的漏電動作值和動作時間，一般一級配電箱漏電保護器漏電電流動作值選300mA，動作時間0.3s，二級配電箱選150nA，動作時間0.2s，三級配電箱選30mA，動作時間0.1s，這樣設置是為避免同時跳或越級跳，造成大面積停電。 |
 |
  |
