| 電涌保護器的接線方法 |
發布者： admin 發布時間：2022-04-19 點擊率： 257 |
電涌保護器也叫浪涌保護器，對間接雷電和直流雷電影響或其他瞬時過壓的電涌保護。電涌保護器安裝時配電柜或低壓總開關柜內，并并聯在電源進線外，作為電源的第一級保護。 電源連接導線用不小于16mm2的多股銅線，接地線用不小于25mm2的多股銅線。連接線應盡量的短、直、粗，接地電阻：R≤4Ω。 1、單相系統中電涌保護器的接線： 單相三線，上面兩孔L口接火線，N口接地線，下面的PE口接地線。
2、TT系統中電涌保護器的接線： 三相四線，上面三個L口分別連接三條火線，下面的N口接PEN線，右側的PE接地線。

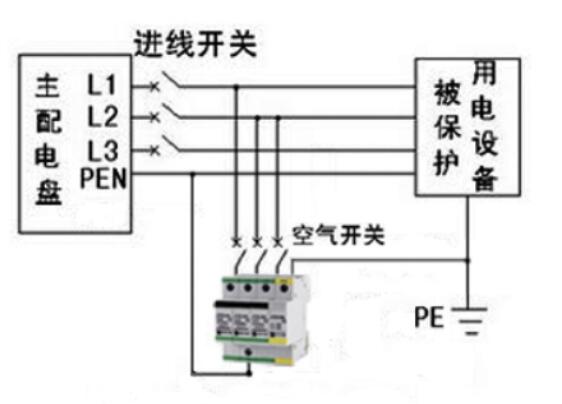

3、TN-C系統中電涌保護器的接線： 三相四線，上面三個L口分別連接三條火線，下面的PE口接PEN線。

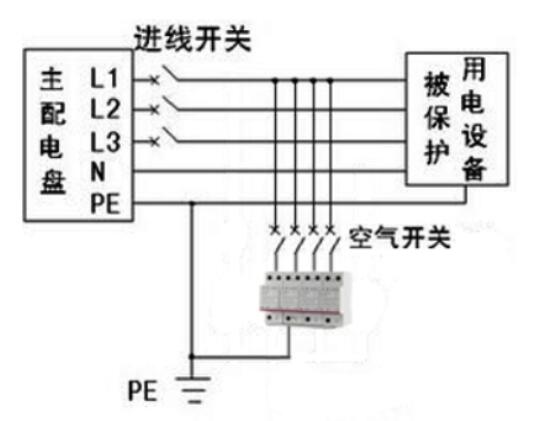

4、TN-S系統中電涌保護器的接線： 三相五線，上面三個L口分連接三條火線，右側的N口接零線，下面的PE口接地線。
|
 |
  |
