| 信號發生器的作用和組成 |
發布者： admin 發布時間：2022-12-03 點擊率： 267 |
一、信號發生器的種類 信號發生器一般分為專用信號源和通用信號源兩類，通用信號發生器常見的有：高頻信號發生器，脈沖信號發生器，函數信號發生器和噪聲信號發生器等。

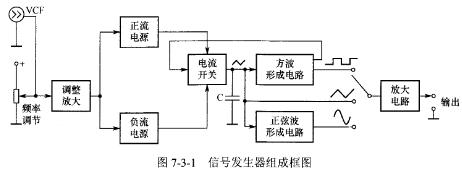

二、信號發生器的工作 1、頻率范圍 2、頻率的準確度和穩定度：準確度也就是相對誤差，一般不大于±1%，穩定度應優于10^-3 3、線性失真和頻譜純度：低頻信號源輸出的波形用非線性失真表征，在在0.1%-1%的范圍；而高頻信號源輸出的信號用頻譜純度表征 三、信號發生器的作用 信號發生器是指可以提供各種波形、頻率和輸出電流信號的設備。在實際工作中信號發生器一般承載以下幾種作用： 1、檢測元件的參數：比如電感，電容值和品質因數等； 2、檢測網絡的相頻/幅頻：改變信號源的頻率，通過示波器來測量網絡響應，是正弦穩態激勵、點頻的測試； 3、檢測網絡的瞬態反應：使用方波或者窄脈沖激勵，用來檢測網絡的時間常數和沖激響應等； 4、校準儀表：通過輸出頻率，幅度等信號，來校準電子儀器的衰減器，增益和刻度。 四、信號發生器的組成 振蕩器：這是信號發生器的核心組成部分，是指它所產生的不同波形，不同頻率的信號。一般來說，不同波形、不同頻段信號的振蕩器的原理和結構都有著巨大的差異。 變換器：這是根據不同的使用情況所不同的，可以是功率放大器，電壓放大器或者整形器。振蕩器通常所輸出的信號十分微弱，因此需要加以放大。比如調頻和調幅等都是需要來調制信號對載頻進線調制。而函數發生器，振蕩器所輸出的一般都是三角波，需要整形電路來整形成正弦波或者方波。 指示器：這是監視輸出信號的作用，可以是功率計，電壓表，頻率計等等，有些脈沖信號發生器則帶有簡易的示波器，通過指示器來調整輸出信號的幅度，頻率和其他特性等。 輸出級：這是起調節輸出信號電平和輸出阻抗的作用，它可以是衰減器，匹配變壓器和射級跟隨器等等。 電源：一般是指給信號發生器各個部分提供的工作電源電壓。 信號發生器和功率放大器都是經常會在各種電子測試和實驗過程中所使用的電子儀器，而信號發生器可以輸出各種高品質高性能的波形，但是有些實驗可能使用高電壓或者高功率，這時候就可以通過信號發生器+功率放大器的組合使用，來完美的放大信號。 安泰電子所研發和生產的功率放大器能夠適配國內外各種品牌的信號發生器，通過把信號輸入到功放，調節放大倍數來完成需要的電壓，從而達到驅動負載的目的。 |
 |
  |
